触点负载
|
触点形式 |
1A 一组常开，1B 一组常闭 1C 一组转换 |
|||
|
触点材料 |
Ag Alloys |
|||
|
触点负载(阻性) |
A型：40A 14VDC B型：40A 14VDC C型：40/30A 14VDC |
|||
|
最大切换电压 |
72VDC |
|||
|
最大切换电流 |
60A |
|||
|
最小切换负载 |
1A 14VDC |
|||
|
触点阻性 |
≤100mΩ（1A 6VDC） |
|||
|
寿命 |
电气寿命 |
1×104ops |
通断比NO/OFF |
1S / 9S |
|
机械寿命 |
1×107ops |
通断比NO/OFF |
0.1S /0.1S |
|
性能参数
|
绝缘电阻 |
100MΩ（500VDC） |
|
|
介质耐压 |
触点与触点间 |
500VAC，1min |
|
线圈与触点间 |
500VAC, 1min |
|
|
吸合时间 |
Max，15ms |
|
|
释放时间 |
Max，10ms |
|
|
工作环境温度 |
-40℃ TO 125℃ |
|
|
抗冲击 |
强度 |
1000m/s2(100g)(半正弦波:6ms) |
|
稳定性 |
100 m/s2 |
|
|
抗振动 |
强度 |
10－55Hz，1.5mm双振幅 |
|
稳定性 |
10－55Hz，1.5mm双振幅 |
|
|

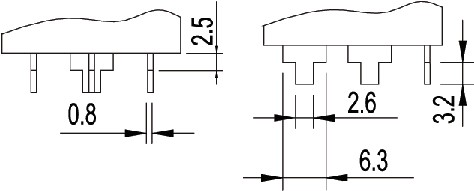

引出端方式 |
印制板式 快插式 |
|
|
重量 |
约42g |
|
说明：上述值均为初始值
线圈参数
|
线圈电压 Coil voltage VDC |
吸合电压 Pick up Voltage VDC |
释放电压 Release voltage VDC |
最大电压 Max voltage VDC |
额定电流 Nominal Current （mA） |
线圈电阻 Coil Resistance Ω（1±10％）
|
线圈功耗 Coil power consumption W
|
|
12 |
75% Maximum |
10% Minimum |
130% |
150 |
80 |
约1.8 |
|
24 |
75 |
320 |
说明:1,使用的线圈电压低于线圈额定电压时将会损害继电器的工作.
2,吸合,释放电压仅供检测用,不是设计的使用指标.

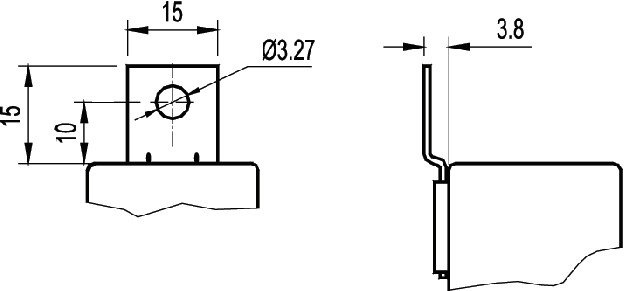

靠背型 光背型
塑料背 快插脚 快插脚
铁背 快插脚 PCB脚
