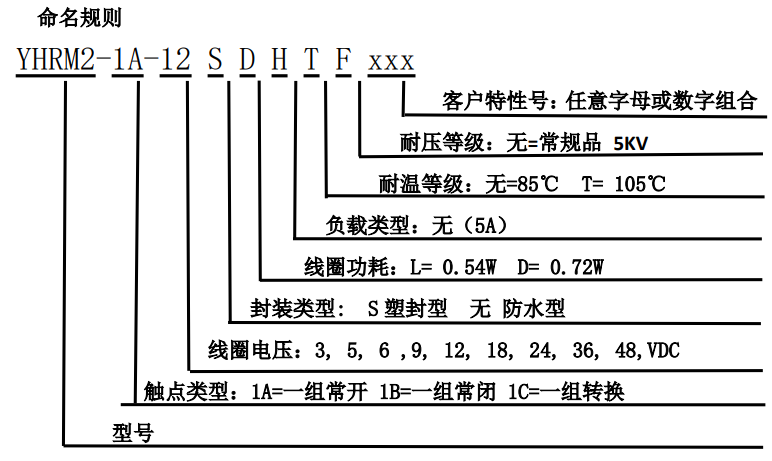

触点负载

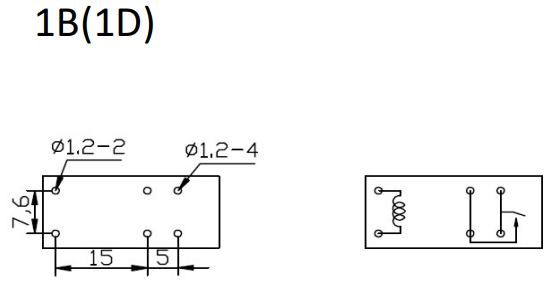

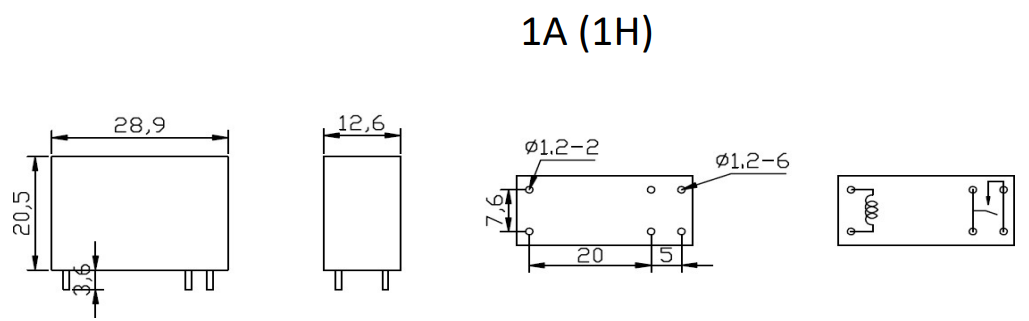

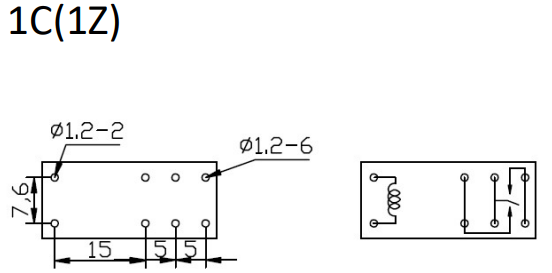

触点形式 | 1A-一组常开, 1B-一组常闭,1C-一组转换, | |||
触点材料 | Ag Alloys | |||
触点负载(阻性) | A型:16A 250VAC B型:16A 250VAC C型:NO:16A 250VAC NC:10A 250VAC | |||
最大切换功率 | 4000VAC | |||
最大切换电压 | 277VAC | |||
最大切换电流 | 16A | |||
触点阻性 | ≤100mΩ(1A 6VDC) | |||
寿命 | 电气寿命 | 1×105ops | 通断比 ON/OFF | 1S / 9S |
机械寿命 | 1×107ops | 通断比 ON/OFF | 0.1S / 0.1S |
性能参数
绝缘电阻 | 1000MΩ(500VDC) | |
介质耐压 | 触点与触点间 | 1000VAC,1min |
线圈与触点间 | 5000VAC, 1min | |
吸合时间 | Max,15ms | |
释放时间 | Max,10ms | |
工作环境温度 | -40℃ TO 85℃ T型:-40℃ TO 105℃ | |
抗冲击 | 强度 | 1000 m/s2 |
稳定性 | 100 m/s2 | |
抗振动 | 强度 | 10-55Hz,1.5mm双振幅 |
稳定性 | 10-55Hz,1.5mm双振幅 | |
引出端方式 | 印制板式 | |
重量 | 约13g |
说明:上述值均为初始值
线圈参数
线圈电压 Coil voltage VDC | 吸合电压 Pick up Voltage VDC | 释放电压 Release voltage VDC | 最大电压 Max voltage VDC | 额定电流 Nominal Current (mA) |
线圈电阻 Coil Resistance Ω(1±10%)
|
线圈功耗 Coil power consumption W
|
5 | 75% Maximum | 10% Minimum | 130% | 144 | 35 | 0.72 |
6 | 120 | 50 | 0.72 | |||
9 | 80 | 115 | 0.72 | |||
12 | 60 | 200 | 0.72 | |||
24 | 30 | 800 | 0.72 | |||
36 | 20 | 1800 | 0.72 | |||
48 | 15 | 3200 | 0.72 |
线圈电压 Coil voltage VDC | 吸合电压 Pick up Voltage VDC | 释放电压 Release voltage VDC | 最大电压 Max voltage VDC | 额定电流 Nominal Current (mA) |
线圈电阻 Coil Resistance Ω(1±10%)
|
线圈功耗 Coil power consumptinW
|
5 | 75% Maximum | 10% Minimum | 130% | 108 | 46 | 0.54 |
6 | 90 | 68 | 0.54 | |||
9 | 60 | 150 | 0.54 | |||
12 | 45 | 268 | 0.54 | |||
24 | 22.5 | 1068 | 0.54 | |||
48 | 11.3 | 2400 | 0.54 |
说明:1,使用的线圈电压低于线圈额定电压时将会损害继电器的工作.
2,吸合,释放电压仅供检测用,不是设计的使用指标.
