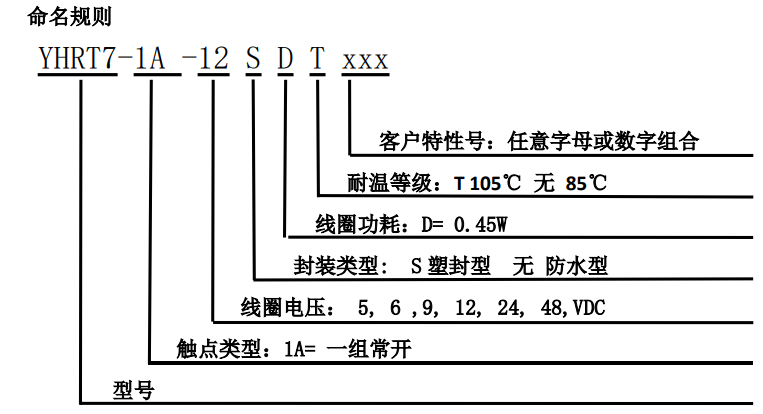

触点负载
触点形式 | 1A-一组常开 | |||
触点材料 | Ag Alloys | |||
触点负载(阻性) | A型： 10A 125VAC 10A 250VAC /30V | |||
最大切换功率 | 4000VAC | |||
最大切换电压 | 277VAC | |||
最大切换电流 | 10A | |||
触点阻性 | ≤100mΩ（1A 6VDC） | |||
寿命 | 电气寿命 | 1×105ops | 通断比 ON/OFF | 1S / 9S |
机械寿命 | 1×107ops | 通断比 ON/OFF | 0.1S / 0.1S | |
性能参数
绝缘电阻 | 1000MΩ（500VDC） | |
介质耐压 | 触点与触点间 | 1000VAC，1min |
线圈与触点间 | 2500VAC, 1min | |
吸合时间 | Max，10ms | |
释放时间 | Max，10ms | |
工作环境温度 | -40℃ TO 85℃ -40℃ TO 105℃ | |
抗冲击 | 强度 | 1000 m/s2 |
稳定性 | 100 m/s2 | |
抗振动 | 强度 | 10－55Hz，1.5mm双振幅 |
稳定性 | 10－55Hz，1.5mm双振幅 | |

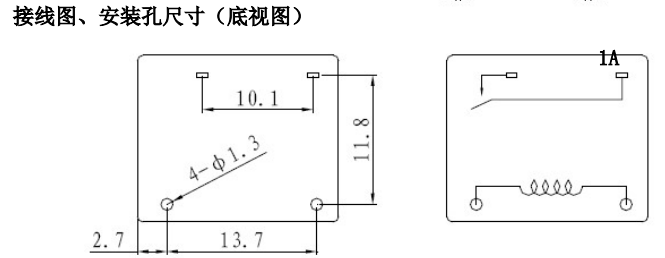

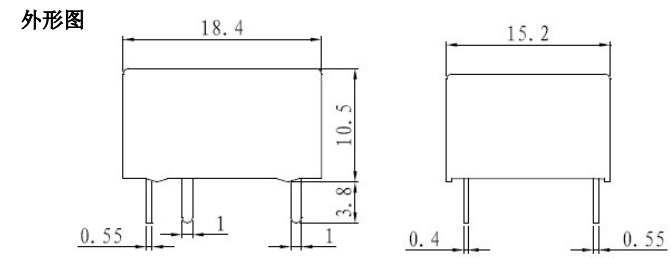

引出端方式 | 印制板式 | |
重量 | 约9g | |
说明：上述值均为初始值
线圈参数
线圈电压 Coil voltage VDC | 吸合电压 Pick up Voltage VDC | 释放电压 Release voltage VDC | 最大电压 Max voltage VDC | 额定电流 Nominal Current （mA） | 线圈电阻 Coil Resistance Ω（1±10％） | 线圈功耗 Coil power consumption W |
5 | 75% Maximum | 10% Minimum | 130% | 89.3 | 56 | 0.45 |
6 | 75 | 80 | 0.45 | |||
9 | 50 | 180 | 0.45 | |||
12 | 37.5 | 320 | 0.45 | |||
24 | 18.75 | 1280 | 0.45 | |||
48 | 9.38 | 5120 | 0.45 |
说明:1,使用的线圈电压低于线圈额定电压时将会损害继电器的工作.
2,吸合,释放电压仅供检测用,不是设计的使用指标.
